線切割制造有限公司是生產線切割機床的專業公司，生產的DK7720線切割圖片及性能參數提供如下，線切割可以按照要求定制。
|
|
|
產品簡介：

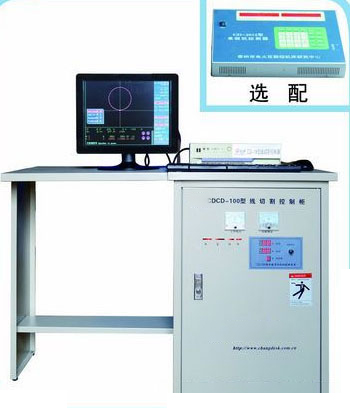

CD-100系列產品利用全新的設計理念，采用先進的電路結構，人工智能型控制，高頻自身具備完善的采樣系統，每秒1600萬次采樣檢測，產生波形新穎的放電火花，提供一般電源難以企及的高速加工效率，精準的電位控制，最小放電脈寬達到3US，一刀切割效果獨一無二，真正做到了等能量，純火花放電，是目前市場上對于加工參數控制最為精準，品質最為可靠的高速度電源方案之一。
CD-100全數字高頻電源方案在CD-22的基礎針對部分功能進行了修改及優化，使電源加工150mm高度以下工件時適合大電流、高效率、精粗加工。粗加工電流最大達到8.8A，最高速度達到9000平方毫米，鉬絲大電流加工時損耗相比普通電源降低35%-50%，斷絲率降低80%以上。
CD-100三相脈沖電源部分參數配置表
|
加工區
|
用途
|
脈寬
|
最在加工速度
|
脈沖間隔
|
最大電流（A）
|
材料厚度
|
|
精細加工區
|
很精細
|
4
|
50-85
|
?
|
3.8
|
80以下
|
|
精細
|
12
|
75-100
|
?
|
4.2
|
80以下
|
|
高速區
|
正常
|
32
|
90-130
|
?
|
5.5
|
150以下
|
|
正常
|
48
|
100-145
|
?
|
5.8
|
150以下
|
|
正常
|
60
|
140-200
|
?
|
8
|
150以下
|
|
高工件
|
正常
|
60
|
75-95
|
?
|
5
|
400-600
|
|
操作說明：

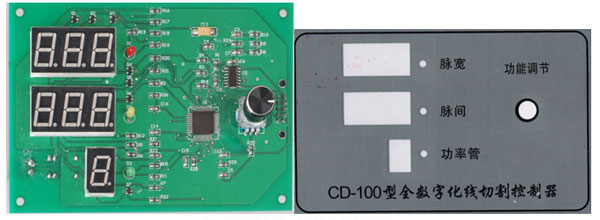

CD-100型控制柜，在參數調整方面相對是比較簡單明了的，整個控制面板由兩部份組成，一部份是參數顯示部份，第二部分是參數調整部份，顯示部份是由LDE數碼管組成，調整部份使用了一只旋轉編碼器控制，所有參數大小的選擇，只需要將編碼器左右旋轉，既可得到想要的參數。顯示部份的共分三行，第一行是脈寬參數顯示，第二行是脈寬間隔倍數顯示，第三行是功率管數顯示，需要對相應的參數進行調整時，將編碼器向下按一下，所對應那一行的顯示燈會發亮提示，便可以進行參數的調整，下一行的參數調整，只需要按編碼器再向下按進行切換，整個過程是循環的！
|
